在制造业与产品开发领域，当设计师或工程师需要验证结构、测试功能或展示外观时，“CNC手板件”往往是他们接触的第一道物理原型。但“CNC手板件”究竟指什么？它与3D打印有何不同？作为从业近二十年的技术顾问，我将用分点解析的方式，为你清晰拆解这一技术。

一、核心定义：CNC手板件的本质

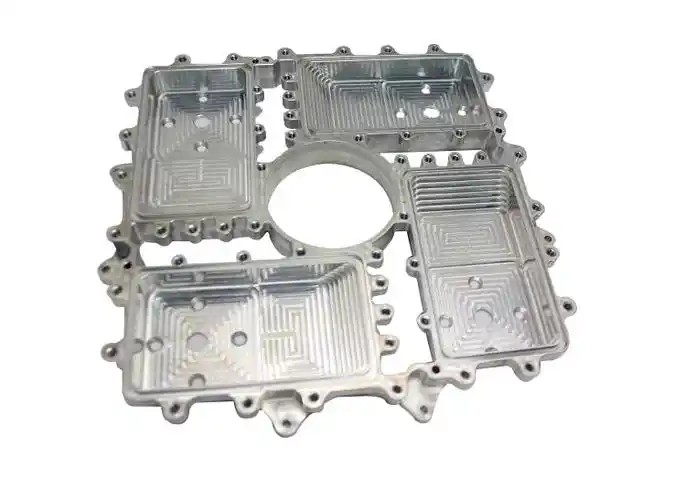

CNC手板件，全称为计算机数控手板模型，本质是用数控机床对实体材料（如铝合金、塑料、木材等）进行减材制造，从而得到与设计图纸高度一致的物理样本。区别于3D打印的逐层堆积成型，CNC加工是通过刀具高速旋转切削剩余材料。简单来说，它就像一位“雕刻大师”，从一整块原料中“挖出”产品原型。这种工艺特别适合需要高精度、高强度或特定表面质感的模型，例如功能验证件、小批量试产件。

二、优势详解：为什么企业首选CNC手板件？

1. 精度碾压级：公差可达0.05mm

CNC机床受计算机精确控制，配合高刚性主轴和精密导轨，可实现微米级别的加工公差。对于电子产品外壳的卡扣配合、齿轮的啮合位置、精密部件的螺丝孔距，这种精度是3D打印难以比拟的。例如，制造一个手机中框手板，CNC加工后的边框缝隙误差能控制在0.1mm以内，直接用于跌落测试或电池仓装配验证。

2. 材料真实感：直接使用量产级材料

这是CNC手板件最核心的优势。它能直接在7075铝合金、POM、PEEK、尼龙加玻纤等工程塑料上加工。这些材料与最终量产件的力学性能完全一致。你不需要像3D打印那样担心材料脆性或不耐温问题。比如，汽车发动机的进气歧管手板，用CNC加工出的铝合金样品，可以直接安装到整车上进行800小时耐久测试，测出的疲劳数据与量产件几乎一致。

3. 表面处理兼容性：可模拟量产工艺

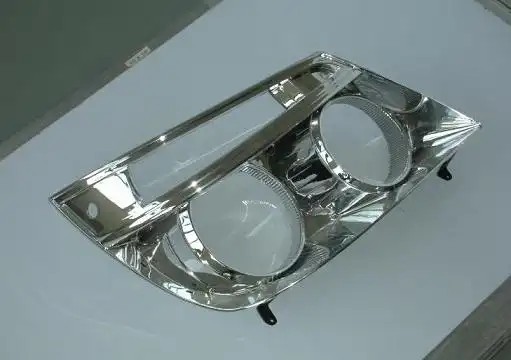

CNC加工的平整表面极易接受后续处理。你可以在模型上直接进行电镀、喷涂、拉丝、氧化、镭雕。例如，制造一个消费电子外壳手板，先CNC加工出铝合金毛坯，然后通过阳极氧化工艺得到与苹果产品一致的磨砂质感；或者喷涂橡胶漆，模拟最终的手感。这种“做旧如真”的表现力，是3D打印层纹表面无法直接实现的。

4. 结构强度优越：无各向异性缺陷

由于是从一整块材料中切削成型，CNC手板件的内部结构与原材料保持一致，没有3D打印层与层之间的“粘合薄弱点”。这使其在承受弯曲、拉伸或冲击载荷时表现更可靠。对于需要验证结构刚性的装备，如无人机的机身框架或机器人的关节臂，CNC手板件能真实反映最终产品的破坏模式。

三、局限性剖析：何时不宜选CNC手板件？

1. 成形限制：无法加工内部空腔或复杂内构

刀具的切削路径是直线或圆弧，难以深入到极小空间（如直径＜2mm的内凹槽）或封闭腔体内部。对于需要制作中空螺旋桨叶、带内部异形流道的散热器或极度复杂的晶格结构，CNC加工几乎无能为力。此时3D打印才是更合理的选择。

2. 成本经济性：小批量不占优

CNC加工需要编程（CAM）、设置夹具、选用刀具、逐件切削。对于10件以下的极少量需求，单件工时和编程成本分摊较高。例如，加工5个复杂铝合金部件，编程耗时4小时，每件加工2小时，总成本可能高达3000元；而同样是10件，如果使用3D打印SLM工艺，可能只需1500元。不过当数量超过100件时，CNC的单件成本会逐渐下降（因可以共用夹具和刀具路径）。

3. 材料浪费与环保压力

减材制造会产生大量废屑。以加工一个600克的不锈钢部件为例，可能需要消耗2公斤原料（切除率约70%）。这不仅增加原材料成本，也带来废料处理费用。相比之下，3D打印的增材工艺几乎没有材料浪费。

4. 表面可达性局限

由于刀具直径和长度限制，某些深腔、陡壁、小内R角区域可能存在“未加工区域”，需要后续手工打磨。例如，一个深度50mm、宽度3mm的窄槽，CNC刀具无法切入，只能用电火花慢慢放电。这会导致局部表面粗糙度明显劣于其他区域。

四、决策指南：什么时候该选CNC手板件？

适用场景清单

- 需要验证装配精度、干涉检查或配合间隙（如精密传动件）

- 所用材料必须是量产级金属或工程塑料（如7075铝、6061铝、POM）

- 要求高光镜面、电镀、阳极氧化等高级表面处理效果

- 制作结构承重件或需要做破坏性测试的部件

- 批量介于5件到200件之间（优于3D打印的单件成本）

不推荐场景

- 内部复杂流道、中空结构或可活动关节（建议选SLA或SLS 3D打印）

- 极低数量（1-2件）时，尤其是塑料件（3D打印快且便宜）

- 对重量敏感且允许材料微孔结构（如隐形牙套、生物支架，只能3D打印）

五、流程总结：一个标准CNC手板件项目如何推进？

第一步：提交3D数据

确保STP或STEP格式文件（非STL），重点关注：避免封闭腔体、内R角≥等于刀具最小半径（通常R1.5mm以上）、壁厚≥1.2mm（铝件）或0.8mm（塑料件）。

第二步：关键参数确认

- 选材：按最终零件要求选铝合金牌号（6061-T6 vs 7075-T6）或塑料类型（PC vs ABS vs 亚克力）

- 表面要求：指定加工精度（如±0.05mm）、是否需要攻丝、位置度公差

- 后处理：明确是否喷涂、氧化、丝印等

第三步：CAM编程与排刀路径

工程师会分析最大切削深度、最优进给速率，并规划粗加工、半精加工、精加工刀具路径。复杂件可能中途换刀达10次以上。

第四步：实物加工与检验

重点检查：尺寸公差（三坐标测量仪取点）、表面粗糙度（Ra≤1.6μm）、有无毛刺或刀痕。

第五步：后处理与包装

去毛刺→喷砂/抛光→阳极/电镀→质检拍照→气密包装。特别强调：对金属件需做防氧化处理（如涂抹薄层防锈油或密封真空袋）。

第六步：交付与验收

提供含全尺寸报告、材料证明、检验图片的交付包。建议在收到手板件后24小时内，重点试装配合间隙和外观一致性。

---

最后的建议：在选择CNC手板件前，不妨先画一个简单的决策树：

如果 需要验证功能且材料需量产级性能 → 选CNC

如果 核心难度是内部结构复杂性 → 选3D打印

如果 预算有限且数量极低 → 考虑3D打印+表面打磨的混合方案

只要牢记“精度找CNC，结构找3D打印”这个黄金法则，你就能以最小成本获得高保真原型。
