在制造业升级与产品快速迭代的浪潮中，手板模型（亦称快速原型）已成为研发验证和成本控制的核心环节。位于珠江东岸的东莞长安镇，凭借其完善的模具产业链与物流枢纽地位，成为了华南地区手板加工的重镇。本文将从技术顾问视角，系统解析长安手板厂加工的底层逻辑、优势与局限，并提供精准的选厂决策框架。

一、长安手板加工的核心技术生态

长安的手板厂普遍采用多工艺复合型产线，而非单一依赖3D打印。主流技术包含三大方向：

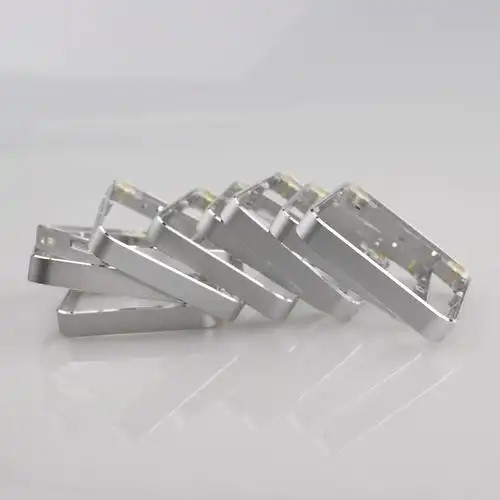

1. CNC精密加工： 适用于结构强度要求较高的样件，如铝合金壳体、功能测试件。本地厂商多配备日本发那科（Fanuc）或德国德玛吉（DMG）五轴联动设备，可稳定达到±0.01mm的定位精度。对于长条形或薄壁件，长安工厂在振动抑制工艺上积累了独特经验。

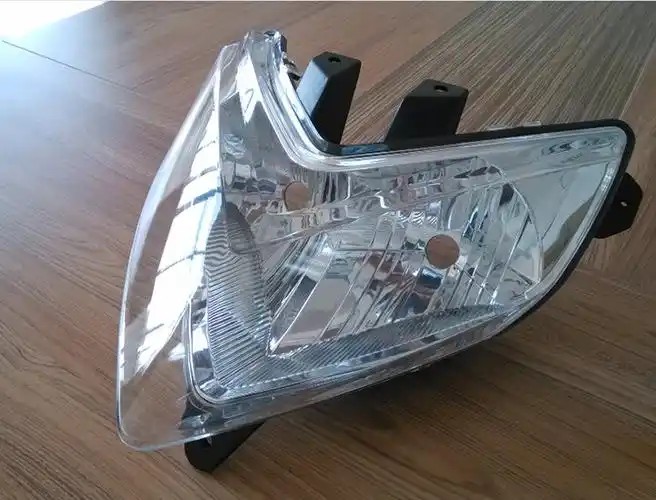

2. SLA（立体光固化）与SLS（选择性激光烧结）： 主要用于透明件（如灯罩、观察窗）或耐高温测试件的快速成型。优势在于无需开模，单件小批量成本极低，但表面需精研处理以消除层纹。

3. 真空复模（小批量生产）： 当需求10-200件时，长安工厂利用硅胶模具翻模，单件成本可降低至CNC加工的30%-50%。适合硅胶、尼龙、PP等材质的小批量验证，但寿命有限，约15-30次后需更换模具。

长安手板厂在后处理工艺上具有显著优势，包括：电镀（哑光/亮铬）、阳极氧化（多色定制）、喷漆仿木纹/皮革纹、丝印与UV转印等，可直接输出接近量产件的表面质感。

二、长安产业带的核心竞争力

2.1 极致效率：从图纸到实物最快6小时

- 24小时连续作业机制： 多数长安工厂采用三班倒工作制，且将编程、加工、后处理分属不同组别并行推进。简单结构件（如平板外壳、简单支座）的紧急订单可做到6小时交付；精密结构件（如齿轮箱、多卡扣壳体）通常在24-48小时内完成。

- 供应链自主可控： 长安聚集了上百家铝材、亚克力、工程塑料供应商，金属与非金属原料可实现“就地取材”，避免外协采购的滞后期。部分厂区甚至设有小型五金仓库，常备200余种标准规格的材料。

2.2 隐形质量门槛：品质管控的硬核细节

- 全尺寸检测报告（FAI）： 优质工厂会在加工后出具三坐标测量仪（CMM）检测报告，标明关键尺寸的公差分布。例如，对于孔距要求±0.05mm的装配体，工程师会重点标注基准孔与配合孔的偏差值。

- 表面质量分级体系： 为避免客户对“光滑”定义的歧义，长安手板厂通常将表面等级分为A级（镜面抛光，无加工纹路）、B级（抛光后轻微砂纸痕）、C级（保留原始CNC刀纹）。在报价前，专业顾问会明确标注等级标准，防止后续纠纷。

2.3 成本博弈空间：固定成本与阶段式计费

- “量”的杠杆效应： 单件加工变动成本（如刀具磨损、设备折旧）相对稳定，但固定成本（编程时间、装夹调试）占比较大。若一次下单5-10件，单件成本可比单件下降30%-50%；若超过50件，建议直接协商模具开模，而非继续采用手板工艺。

- 报价清单透明度： 透明化工厂会给出公式：总价 = 材料费（含损耗率5%-10%）+ 加工工时费（CNC每小时80-150元，视复杂度浮动）+ 后处理费（如喷漆每平方厘米0.5-1.5元）。

三、必须正视的局限性

3.1 工艺天花板与认知陷阱

- 尺寸与结构极限： 手板加工通常受限于设备行程，长安主流CNC三轴机行程多为1200×800×500mm。超过此尺寸的超大件（如汽车仪表板总成）需分段加工后拼接，拼接痕迹需额外打磨处理。深孔（深度/直径＞10）或复杂内腔（如螺旋管道）的加工难度大，成本甚至高于机加工。

- 材料属性失真： 手板模型多采用铝合金或ABS，但量产件可能涉及其余材料。例如，手板中的ABS在受热70℃后会软化和自燃；而设计为PP（聚丙烯）的食品级容器，若用PS（聚苯乙烯）做手板，在抗跌落测试中会呈现假性良性数据（实际摔不坏），从而误导设计方向。

3.2 时间与信息风险

- “加急”的双刃剑： 紧急订单往往意味着压缩自然冷却时间。例如，亚克力件在高速切削后若未充分冷却，内应力积累可能导致加工后48小时内产生微裂纹。长安厂对此有“时效质量测试”服务，但加急单通常跳过此环节。

- 沟通误差的放大效应： 手板模型是设计意图的物理化。若2D工程图标注不全或3D文件存在自相交面，CNC程序可能误判路径，导致关键特征缺失。长安工厂的审图能力是核心差异所在，但部分小型作坊缺乏工程师审图。

3.3 表面处理的隐蔽代价

- 真空镀膜对基材表面粗糙度要求严苛：若打磨不均匀，镀层可能出现桔皮纹或针孔，返工成本极高。高品质手板厂在喷漆前会先用高精度砂纸（如2000目）处理，但此环节需额外增加工时，报价时需明确包含。

四、精准选择手板厂的决策框架

4.1 三张必看清单

1. 设备清单时间戳： 询问工厂设备的制造年份，重点看是否有2018年后的五轴机。老旧三轴机加工凹槽时可能需要斜向进刀，产生明显刀路痕迹。

2. 过往案例匹配度： 选取3个与你产品类型相近的案例（如无人机机架、医疗器械手柄），要求提供加工过程视频（展示冷却水用量、刀具路径）与最终成品照片。

3. 报价单的“隐藏成本”： 核查是否包含“设计修改费”（3D图修改每次200-500元）、“物流包装费”（精密件通常用珍珠棉+木箱，价格不菲）、“检测报告费”（三坐标检测每件约50-200元）。

4.2 合作流程标准化模型

1. 第一阶段：初步评审（免费）

- 客户提供STP或IGS格式3D文件（非STL格式）。

- 工厂3-5小时内输出技术风险报告（如不可加工结构、材料替代建议）与初步报价。

2. 第二阶段：确认订单

- 技术顾问对接设计团队，签字确认“最终加工版本3D模型”。

- 选择材料等级与表面处理等级，签订明确标注“可追溯性”的合同。

3. 第三阶段：生产与质检

- 加工过程每日发图（含摄像头位置）。

- 全检：除标准尺寸检测外，增加功能测试（如装配间隙≤0.1mm的垂直度专用治具）。

4. 第四阶段：交付与反馈

- 发货前拍摄360°视频，由客户线上确认外观。

- 预留5%-10%的框架调整余量（如后处理的微调面特征），防止因细节偏差导致整体报废。

五、总结

长安手板加工的本质是工业服务的精准适配：它能以极高效率解决从概念到实物验证的“最后一公里”问题，但非替代量产模具。决策的关键在于：

- 接受：手板有功能验证价值，但外观精度和材料性能可能与量产货存在差异。

- 警惕：超低价（如低于市场均价30%）或过度承诺（如“任何结构都能做”）的工厂，通常意味着牺牲质量或隐瞒风险。

- 行动：给长安手板厂留足1-2天的“缓冲期”用于审图与工艺评估，将极大地提升一次性成功率。

最终的结论：没有“最好”的工厂，只有“最匹配项目阶段”的合作伙伴。选择那些敢于在技术层面提出“否定意见”的工程师，比追求“最快报价”更具长期价值。
