从概念到实物的桥梁：认识CNC手板加工

在制造业中，当设计师完成一款产品图纸后，往往需要将数字模型转化为物理实物，用于验证外观、结构或功能——这一环节被称为“手板制作”，俗称“打样”。而CNC手板加工，正是实现这一转化的核心技术工种。它不是一个独立的职业，而是一套基于计算机数控机床的精密制造工艺。简单来说，它通过编程控制高速旋转的刀具，对金属、塑料等材料进行减法加工（即去除多余材料），最终获得满足公差要求的样件。该工种融合了机械加工、材料学、CAD/CAM软件应用、公差与配合理论等多领域知识，处于产品研发的中枢位置。

核心工种定义：CNC手板师的多重身份

严格意义上，CNC手板加工并非单一岗位，而是由一个技术团队协作完成，主要包括以下工种类型：

- 编程工程师：负责将三维模型转化为刀具路径，决定加工策略、选择切削参数、优化走刀路径。他们需要熟练操作Mastercam、UG或者精雕软件，熟悉不同材料的切削特性，是加工精准度的核心把控者。

- 操机师傅：负责开机、上下料、换刀、对刀、调机和对程序进行微调。他们必须实时监控切削状态，能够识别异常震动、断刀前的征兆，并具备处理突发问题的能力。

- 后处理技师：CNC加工后的工件往往留有刀纹、毛刺或支撑结构，需要后处理技师进行打磨、喷砂、抛光、攻牙、装配等手工精修工作。这是让手板从“毛坯”变成“成品”的关键步骤。

这三类工种共同构成了CNC手板加工的技术体系。他们服务于汽车零部件、消费电子外壳、医疗设备原型、航空结构件等对精度要求严苛的领域。

显著优势：为什么选择CNC手板加工？

在手板制作领域，CNC与3D打印、快速模具、手工模型形成互补。其核心优势体现在以下四点：

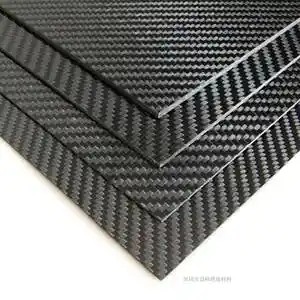

1. 材料多样性：CNC可以加工几乎所有可切削的材料。从常见的ABS、POM、尼龙、铝合金，到高强度的PEEK、钛合金、不锈钢，乃至碳纤维复合材料。这使得CNC手板可以直接使用与量产零件相同的材料进行试制，从而真实反映产品的强度、耐热性、表面处理效果等性能指标。

2. 尺寸精度与表面质量：现代高速CNC加工中心可实现±0.02mm至±0.05mm的公差等级，远超普通3D打印（FDM常见±0.2mm）和手工模型。加工后表面可直接进行喷漆、电镀、丝印等工序，无需繁琐的二次处理。对于需要装配验证的复杂组件，这种精度是不可或缺的。

3. 功能验证可靠性：由于材料与量产件一致，且加工过程不涉及层层堆积（3D打印）或热收缩（注塑），CNC手板的结构强度、力学性能完全可以模拟最终产品。例如，测试一个金属锁扣的疲劳寿命，或评估一个塑料外壳的抗跌落性能，CNC手板是唯一可靠的选择。

4. 表面处理适应性：几乎所有高端表面处理工艺（如阳极氧化、电镀、真空镀膜、IMR/IML）都要求基材具有特定的硬度和致密度。CNC加工的致密表面能完美适配这些工艺，成品质感可以接近量产水平，而3D打印的表面通常需要大量填补与打磨才能满足要求。

客观局限性：需要避免的认知误区

尽管优势突出，CNC手板加工也存在不可忽视的短板，客户需理性评估：

1. 结构性约束：由于刀具是圆的，CNC无法加工出标准直角内角，必须留出最小R角（如R0.3mm或R0.5mm）。这会导致某些设计特征（如尖角槽、深窄腔）无法直接实现，需要后期加电极或手工修整。对于内部有复杂镂空网眼、蜂巢结构或流道系统的手板，CNC几乎无法完成，通常是3D打印的专属领域。

2. 成本与交货周期：CNC加工需要3D编程、夹具设计和刀具配置，初始准备时间较长。单件小批量（1~5件）对比3D打印，往往成本更高（特别是当设计需要多次装夹或反修时）。如果客户需要在24小时内看到实物，高速3D打印绝对是更快的选择。

3. 材料浪费：减法加工必然会产生大量切屑，对于昂贵的金属或工程塑料，材料利用率可能只有30%~60%，与增材制造近乎100%的利用率形成鲜明对比。对于需要大量迭代试制的初期设计，这也意味着一笔可观的成本支出。

4. 尺寸限制：虽然大型龙门CNC可以加工几米长的零件，但普通手板厂的主流设备工作台尺寸通常在600mm×400mm×300mm左右。过大的模型通常需要拆分加工再粘接，会增加拼接痕迹和强度风险。

如何决策：快速选择CNC还是其他工艺？

在咨询手板厂商前，建议先问自己三个问题：

- 最终产品是否使用金属或高强度塑料？ 如果是，必须选CNC（除非尺寸极小使用3D打印金属）。

- 表面是否要做高光、电镀或阳极氧化？ 如果答案是肯定的，CNC是唯一能满足底材平整度要求的工艺。

- 结构内是否有复杂异形管道或微米级镂空？ 如果有，建议采用3D打印制作，或采用CNC与3D打印结合的方式。

流程总结：一次标准的CNC手板加工合作路径

对于初次合作的客户，以下是一个典型的流程，可以帮助您提前做好准备：

1. 设计评审：提供STEP/STP格式的3D文件（推荐）。供应商会对壁厚、拔模角度、倒角、内角R角等进行可制造性分析，并提出修改建议。部分厂商会收取设计修改费。

2. 报价与确认：根据材料、数量、公差等级、后处理要求（如原色、喷漆、丝印）综合报价。清晰列出工时费、材料费和后处理包工时。

3. 编程与排产：确认下单后，编程工程师生成加工程序，操机师傅准备夹具和刀具，一般标准交期为3-7个工作日（视复杂程度）。

4. 生产加工：夜班无人值守加工中心可大幅缩短周期，但复杂件仍需操机师傅全程监控。

5. 后处理与质检：完成加工后，技师进行打磨、去毛刺、攻牙；质检员使用三坐标测量仪、卡尺、通止规等工具检验关键尺寸，确认合格后交付。

6. 交付与反馈：通常附带报告（含尺寸测量记录），如需功能性测试，建议在接收后24小时内反馈，以便供应商及时进行补修。

手板制作没有万能的工艺，只有适合当下的策略。CNC手板加工凭借其卓越的材料真实性和精度，依然是功能验证与高端零件试制的基石。理解其工种特性和应用边界，您就能在研发路上少走弯路，更高效地将创意推向现实。
